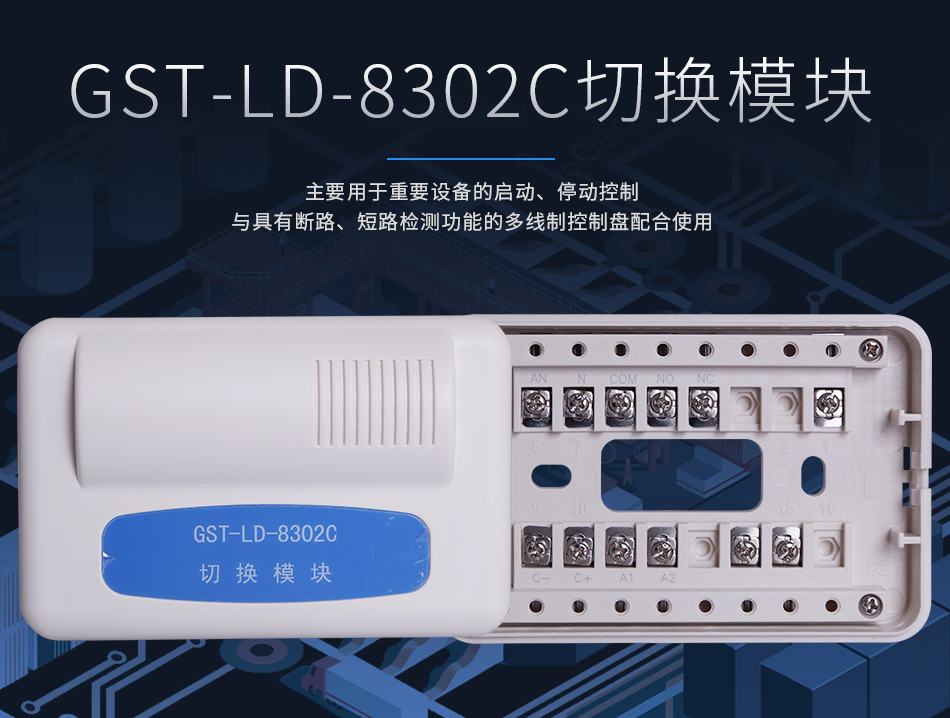

一、GST-LD-8302C切換模塊概述：

GST-LD-8302C切換模塊（以下簡稱模塊），主要用于重要設備的啟動、停動控制。與具有斷路、短路檢測功能的多線制控制盤配合使用，如GST-LD-KZ014型多線制控制盤等。

二、GST-LD-8302C切換模塊特點：

1.提供一組常開、常閉觸點，使多線制控制盤與外部控制設備電氣隔離。
2.用兩線實現啟動控制及回答、短路、斷路檢測，便于現場布線。
3.電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

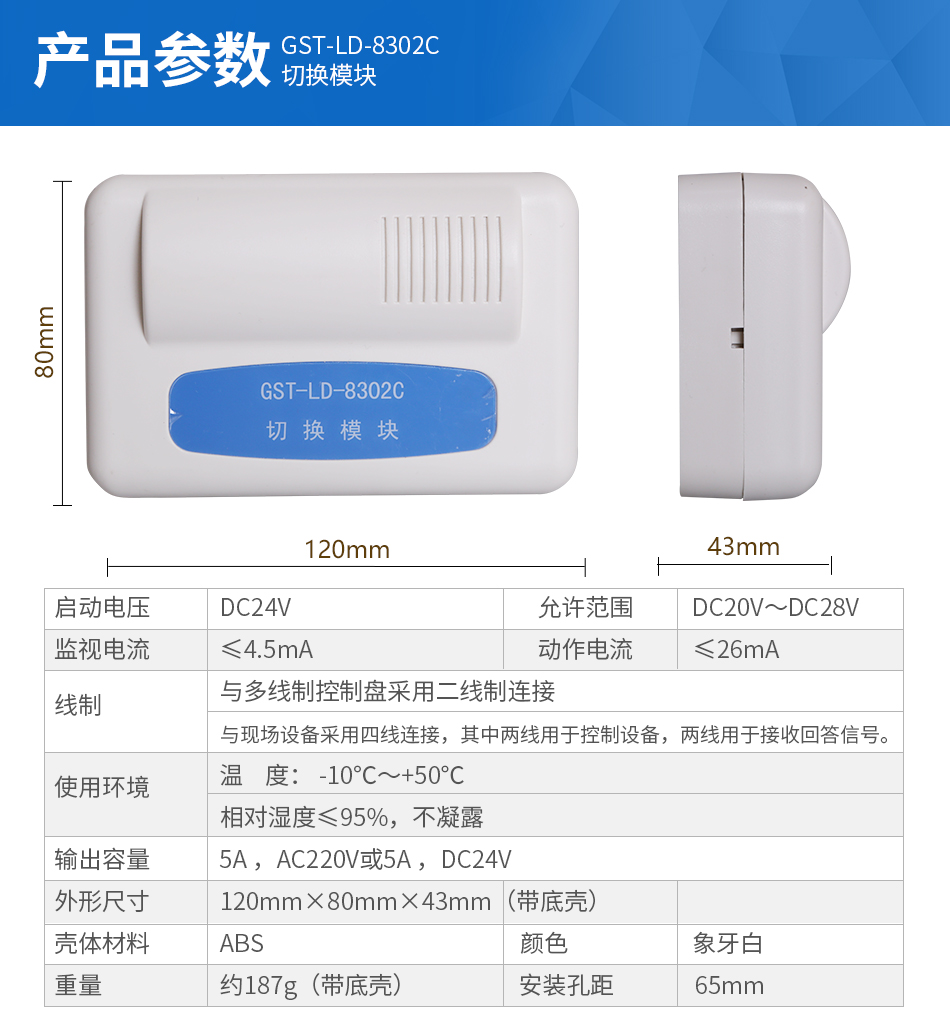

三、GST-LD-8302C切換模塊技術特性：

1.工作電壓：啟動電壓：DC24V      允許范圍：DC20V～DC28V
2.工作電流：監視電流≤4.5mA   動作電流≤26mA
3.輸出容量：5A ，AC220V或5A ，DC24V

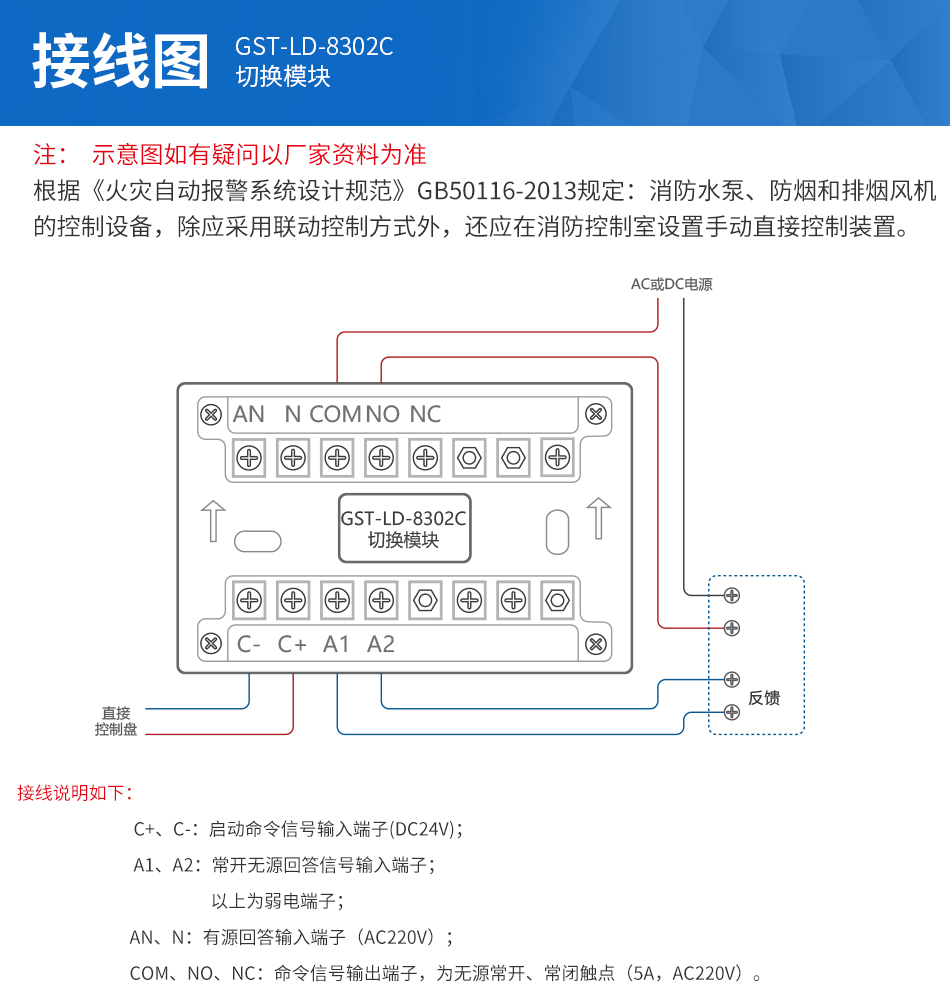

4.線制：與多線制控制盤采用二線制連接；與現場設備采用四線連接，其中兩線用于控制設備，兩線用于接收回答信號。
5.使用環境：
 溫    度： -10℃～+50℃
 相對濕度≤95%，不凝露
6.外形尺寸：120mm×80mm×43mm
7.殼體材料和顏色：ABS，象牙白
8.重量：約187g（帶底殼）
9.安裝孔距：65mm

四、GST-LD-8302C切換模塊結構特征：

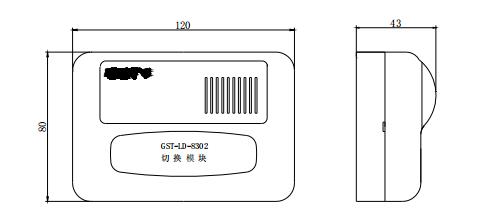

模塊外形示意圖如下圖所示：

詳情下載完整版GST-LD-8302C切換模
