海灣GST-LD-KZ014 直接控制盤接線安裝技術

2.2.1 特點

GST-LD-KZ014 直接控制盤是專為消防控制系統中的重要設備：消防泵、排煙機、送風機等實施可

靠控制而設計的。本控制盤為全模具化結構，可與 JB-QB-GST500、JB-QG/QT-GST5000、JB-QG/QTGST9000 火災報警控制器/消防聯動控制器配合使用，且可據實際工程需要靈活配置控制點數，組成

專用直接控制盤。

直接控制盤設有手動輸出控制和自動聯動功能，在手動狀態下，可利用控制盤上的按鍵完成對現

場設備的手動控制；若需實施自動控制，必須將控制盤與火災報警控制器連接，并由控制器按現場

編制的邏輯聯動公式指揮控制盤對外控設備進行自動聯動控制。

控制盤每路為 3 線，與單控設備之間為 3 線連接，與啟、停雙控設備之間為 6 線連接，實現 DC24V

有源輸出和無源觸點輸入。輸入、輸出端具有短路、斷路檢測功能，每路采用單獨的指示燈指示啟

動、反饋和故障狀態，符合 GB 16806 的要求。

2.2.2 主要技術指標

（1） 控制盤容量：每塊控制盤最多 14 路輸出

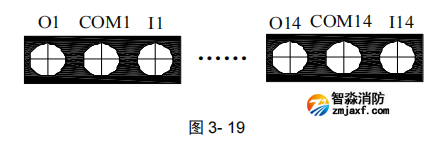

（2） 線制：本控制盤每路與被控設備之間采用 3 線連接，（啟、停雙控設備需 2 路控制，共 6 線連接）

其中：

O：直接控制輸出線；

COM：直接控制輸出與反饋輸入的公共線；

I：反饋輸入線。

O、COM：組成直接控制輸出端，線路末端通過 ZD-01 終端器與負載連接，O 為輸出端正極，COM

為輸出端負極，啟動后 O 與 COM 之間輸出 DC24V。

I、COM：組成反饋輸入端，接無源觸點； I 與 COM 之間應在線路末端并聯 4.7kΩ 終端電阻。

布線要求：接線宜采用 BV 銅芯導線，1.0mm2≤導線截面≤1.5mm2。

直接控制輸出與外部被控設備連接如圖 3-20 所示：

注意：

1、ZD-01 終端器和 4.7k 終端電阻應安裝于線路末端（遠離控制器端）

2、由于直接控制輸出具有檢線功能，當需要直接控制輸出與總線模塊共同控制同一被控設備時，二

者不能直接并聯使用，直接控制輸出端需要增加繼電器，以免影響檢線。

2.2.5 輸出容量計算

直接控制輸出采用 DC24V 有源輸出方式，可采用 D02 主輸出或外部 DC24V 供電。啟動狀態

下，每路輸出的最大帶載能力按下述公式計算，但最大不能超過 1A。

Imax = 2.5/(ρ?L/S)

其中：

Imax：為最大輸出容量，單位 A；

ρ：電阻率，單位 Ω?mm2/m，常溫下，銅線的電阻率取 0.018Ω?mm2/m 即可；

L：導線長度，單位 m；

S：導線截面積，單位 mm2。

例如：輸出采用 1 mm2 的 BV 線，布線長度 1000m 時，啟動狀態下該路的最大輸出容量為：

Imax = 2.5/(0.018?1000/1) = 0.14(A)
