一、問題描述及原因分析

1．問題描述

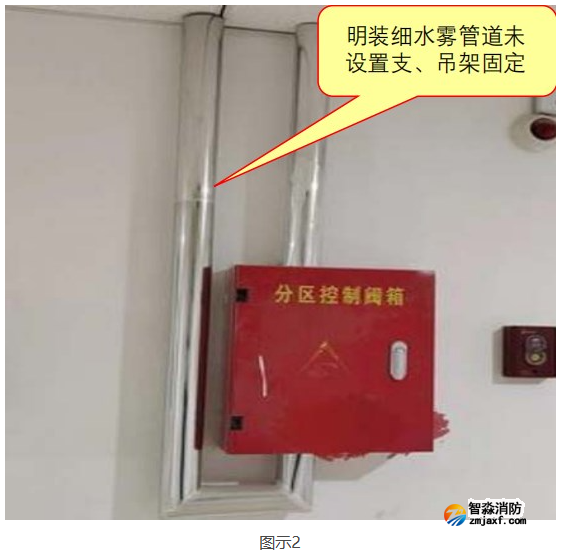

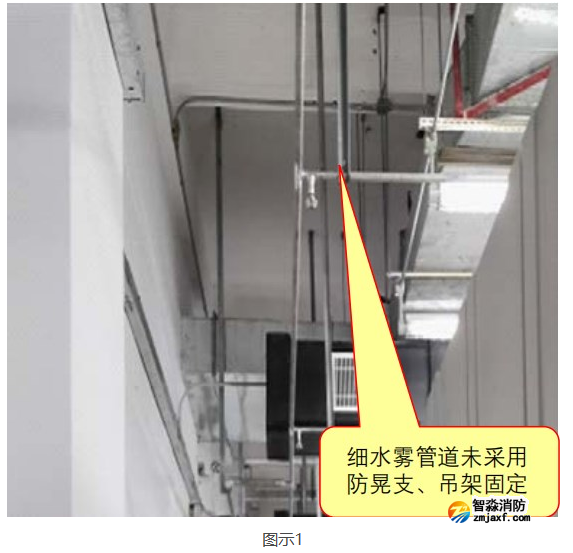

細水霧管道支、吊架安裝形式不符合規范要求，或支、吊架設置數量不夠。【圖示1】【圖示2】

2．原因分析

施工單位對細水霧管道施工要求不熟悉，按照普通消防給水管道支、吊架的安裝要求進行施工。

二、規范要求及正確做法

1．規范要求

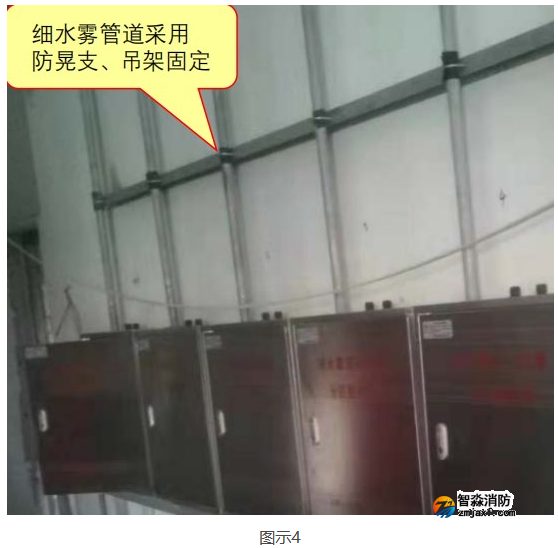

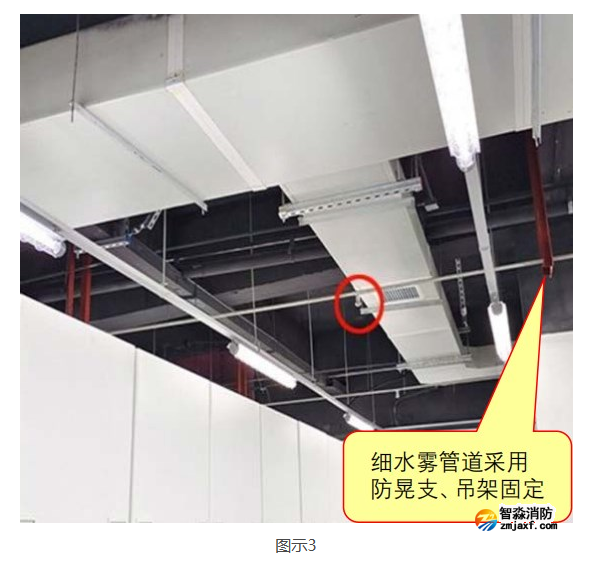

☆《細水霧滅火系統技術規范》(GB 50898-2013)第3.3.9條。【圖示3】【圖示4】

2．正確做法

三、應對措施及防治指南

1．設計單位在施工說明中應明確管道支、吊架安裝要求；

2．施工單位應嚴格按照規范和設計要求，對管道支、吊架的安裝形式、設置位置、布置間距進行深化設計，以確保細水霧滅火系統的管道安裝牢固，不產生徑向晃動和軸向竄動；

3．防晃支架的設置可參照現行國家標準《氣體滅火系統施工及驗收規范》GB 50263的相關規定。
